Проект Test_Driver.uvproj, который является результатом работы
генератора кода, расположен в директории /src/blcd_ctl/Test_Driver, где
/src директория исходников, указанная в настройках кодогенератора,
/blcd_ctl поддиректория в директории исходников, имя которой определено
в поле Имя алгоритма, во вкладке параметры расчета проекта. Проект может быть изменен
пользователем. После сборки проекта и трансляции бинарного образа на целевую систему, алгоритм
будет выполняться с определенным временным тактом.
Структура проекта:
Модуль инициализации startup.s для выбранной микросхемы
1986BE1T;
Файл main.c включает исходные тексты алгоритмов и периодический
цикл их исполнения;
prog.h (содержит определения основных типов используемых переменных
и констант и определения глобальных переменных, а также определения подпрограмм
обработчиков прерываний от периферийных устройств), init.inc
(инициализация переменных начальными значениями, а так же вызовы инициализирующих функций
периферийных устройств библиотеки работы с устройствами ввода/вывода),
state.inc, prog.inc сгенерированные тексты
алгоритмов на языке СИ.
Файлы драйверов устройств ввода/вывода расположенные в директории
/inc
Инклуд-файлы содержащие библиотечные функции работающие с устройствами ввода вывода, к
ним происходит обращение из визуальных блоков библиотеки работы с устройствами ввода
вывода
На рисунке представлен основной цикл выполнения алгоритма функции main,
перед его выполнением происходит вызов функций настройки генератора тактовой частоты и
инициализации переменных алгоритма INIT_FUNC(). Цикл реализован в
while последовательным вызовом функций RUN_FUNC() и
STATE_FUNC(), после вызова которых происходит ожидание истечения временной
задержки Delay_ms(задержка).

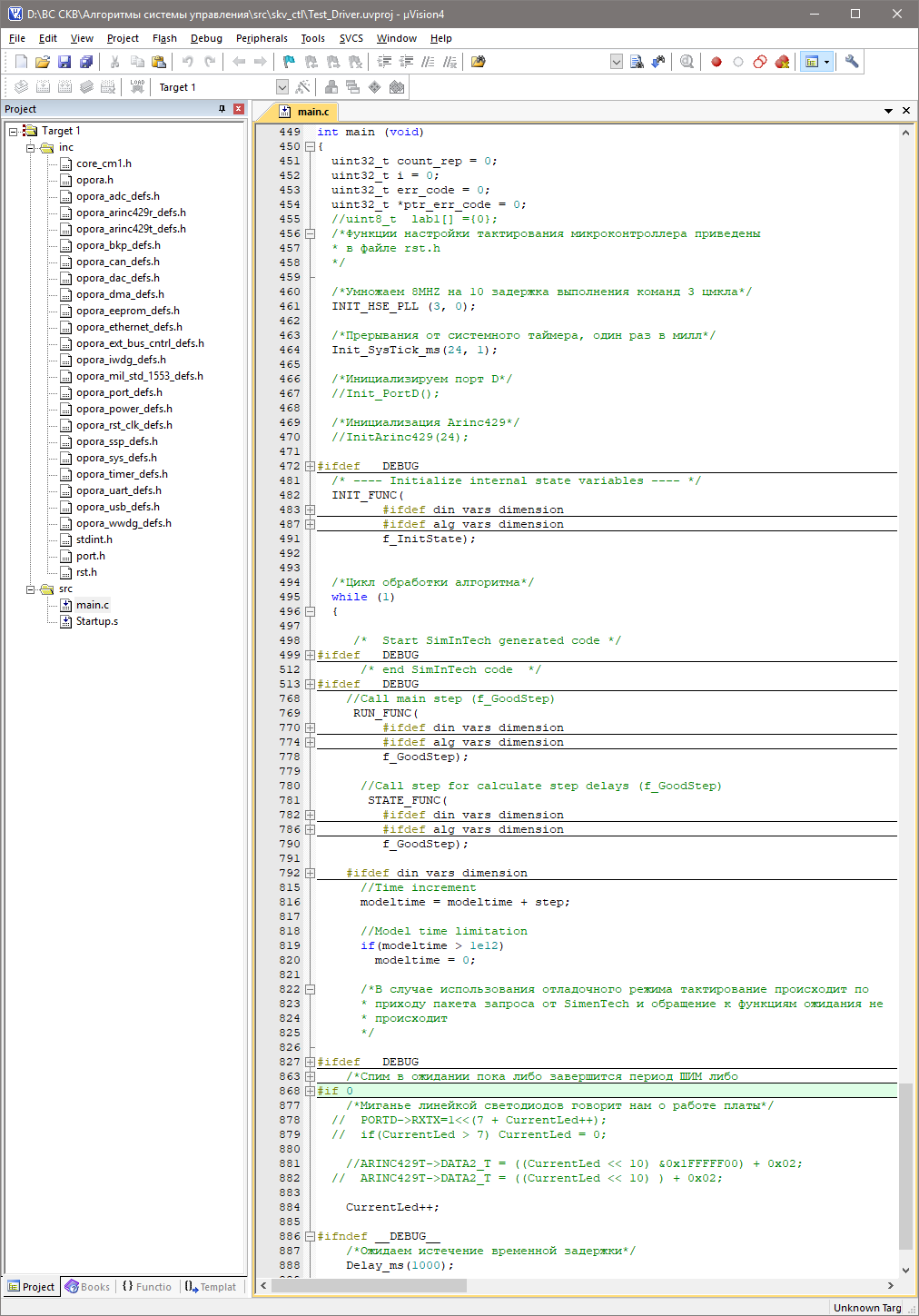

Рис. 1. Структура проектаПеред основной функцией main() определены функции используемые в
основном цикле алгоритма и подключены инклуд-файлы, содержащие реализации функций работы с
устройствами ввода/вывода, их будут использовать библиотечные блоки работы с устройствами
ввода/вывода.
