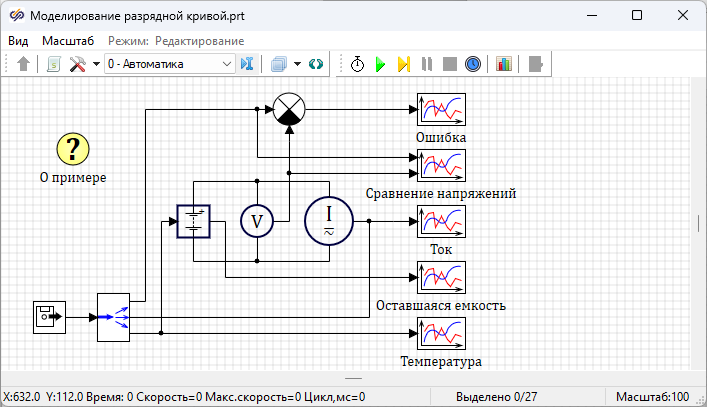

В примере (Рисунок 1) демонстрируется работа блока "Литий-ионная аккумуляторная
батарея" из библиотеки "ЭЦ-Динамика" для демонстрации разряда батареи и
сравнения полученных результатов с экспериментальными.
Рис. 1. Окно проекта "Моделирование разрядной кривой".
При помощи блока "Чтение из памяти" считываются экспериментальные данные из файла
"Разряд и заряд.csv", расположенного в директории примера. Для расчета оценки
оставшейся емкости на входной порт блока "Литий-ионная аккумуляторная батарея"
подается температура, заданная в файле "Разряд и заряд.csv".

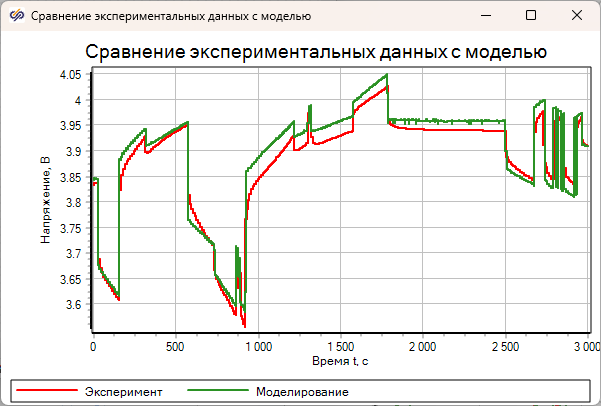

Получаемые в ходе моделирования результаты вместе с экспериментальными отображаются на
графике сравнения напряжений "Сравнение экспериментальных данных с моделью" (Рисунок 2).
Рис. 2. Окно графика "Сравнение экспериментальных данных с моделью".

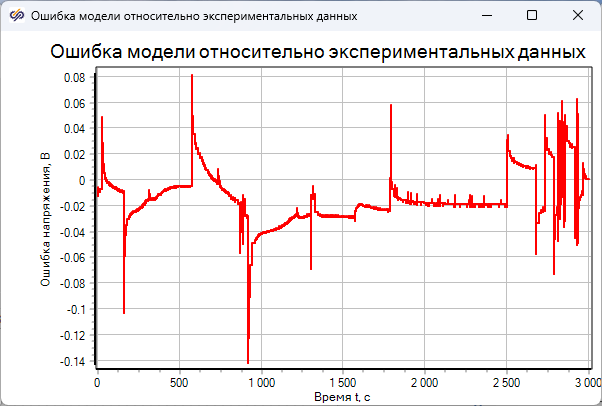

Ошибка между данными отображается на графике "Ошибка модели относительно
экспериментальных данных" (Рисунок 3).
Рис. 3. Окно графика "Ошибка модели относительно экспериментальных данных".

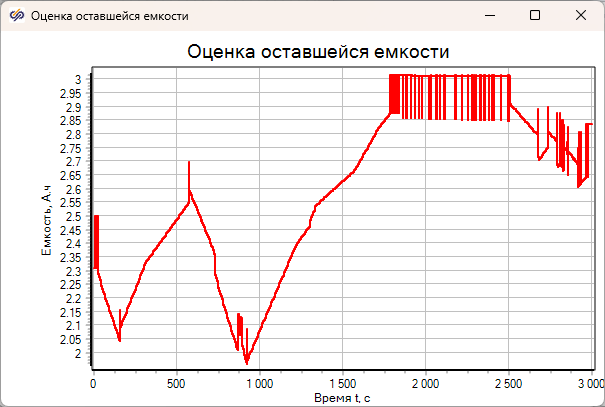

Значения оценки оставшейся емкости показаны на графике "Оценка оставшейся емкости"
(Рисунок
4).
Рис. 4. Окно графика "Оценка оставшейся емкости".

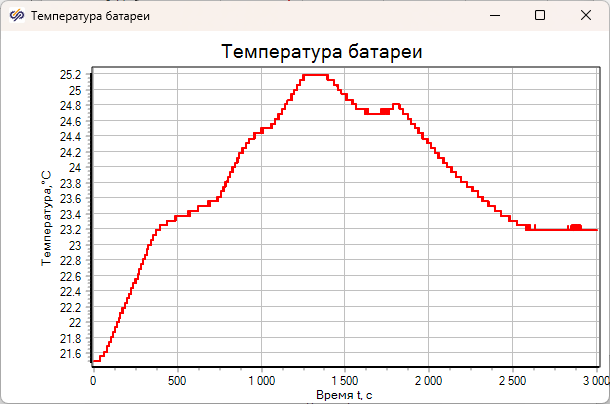

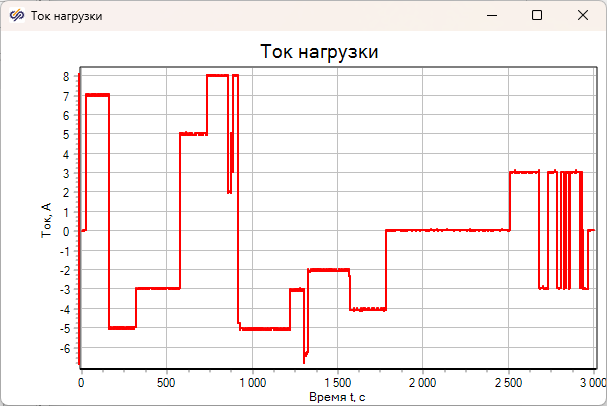

Также на графиках отображаются температура батареи и ток нагрузки (Рисунок 5 и Рисунок 6).
