Принципиальная схема

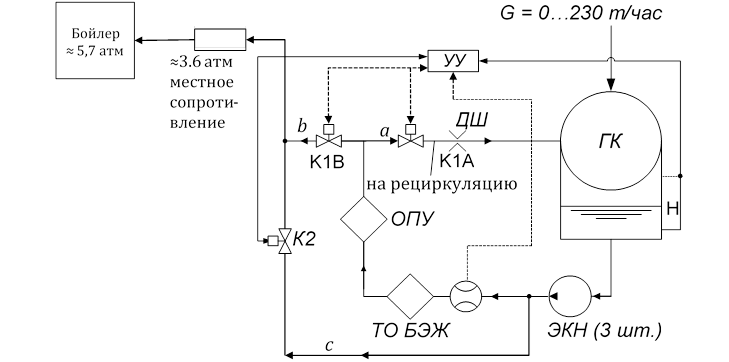

В качестве тестовой задачи выбрано моделирование системы регулирования уровня конденсата в главном конденсаторе одной из паровых турбин, находящейся в разработке ОАО "КТЗ". Принципиальная схема системы представлена на рисунке (Рис. 1).

Обозначения на схеме:

ГК – главный конденсатор;

ТО БЭЖ – теплообменники блока эжекторов;

ЭКН – блок электро-конденсатных насосов (3 насоса типа ЭКН-125/140, 2 в работе);

ОПУ – охладитель пара уплотнений;

К1А, K1B, K2 – клапана, регулирующие электрические проходные;

УУ – управляющее устройство;

ДШ – шайба дроссельная;

a, b, ab, c – потоки конденсата;

Н – уровень в ГК.
