Курсор

Поиск координат точек пересечения курсора с графиками

При помощи инструмента "Курсор" осуществляется поиск и вывод в таблицу координат точек пересечения курсора с графиками в вертикальном и горизонтальном направлениях, вычисление производных в данных точках, а также сравнение данных для разных курсоров.

Вызов окна курсора

Для вызова окна курсора:

  1. Выберите график
  2. Вызовите окно графика
  3. В окне графика откройте контекстное меню
  4. В контекстном меню выберите пункт "Курсор"

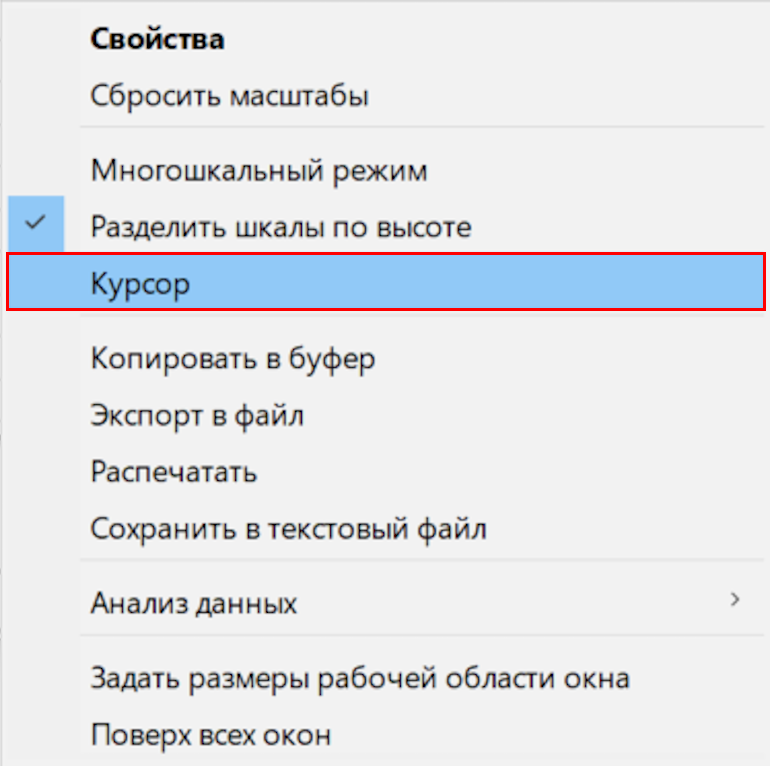

    Рис. 1. Пункт "Курсор" в контекстном меню
    Появится окно "Курсор

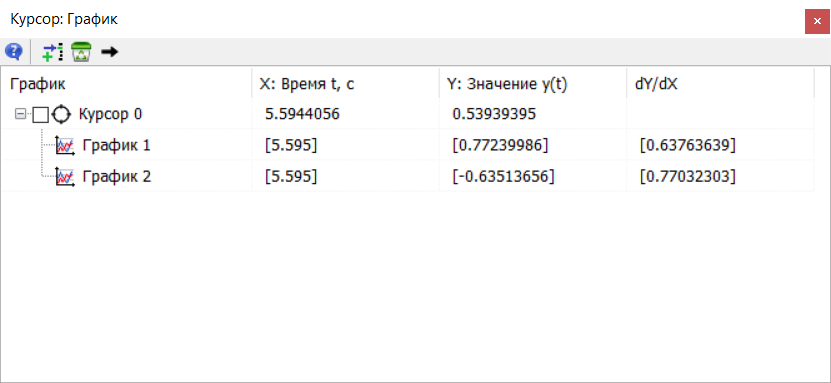

    Рис. 2. Окно инструмента "Курсор"

Работа инструмента "Курсор" и его основные функции

  • Фиксация текущего активного курсора в окне графика осуществляется при помощи средней кнопки мыши.
  • Создание нового курсора осуществляется при помощи кнопки "Добавить новый курсор".

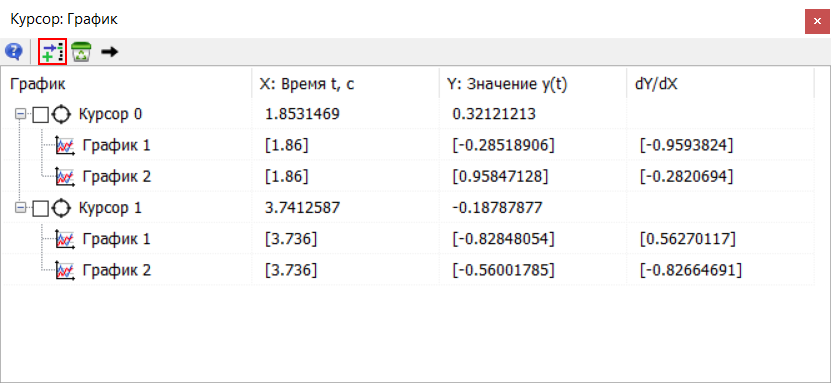

    Рис. 3. Кнопка "Добавить новый курсор"

    При этом новый курсор становится активным, а предыдущий курсор автоматически фиксируется, если не был ранее зафиксирован.

  • Очистка списка всех курсоров происходит при помощи кнопки "Очистить список курсоров".

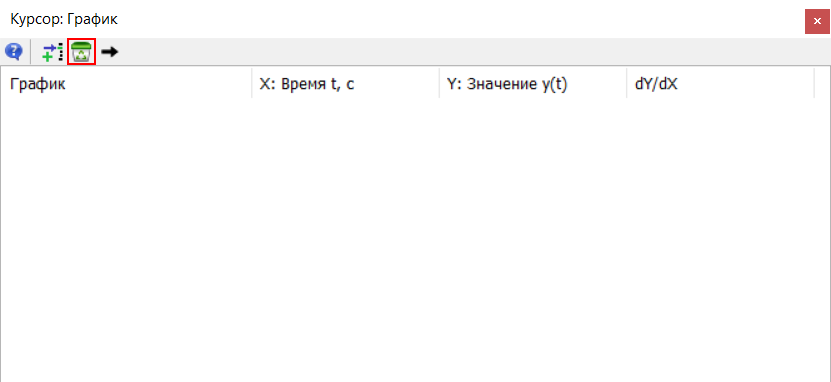

    Рис. 4. Кнопка "Очистить список курсоров"
  • Переключение в режим горизонтального поиска пересечений при помощи кнопки "Горизонтальный режим поиска пересечений".

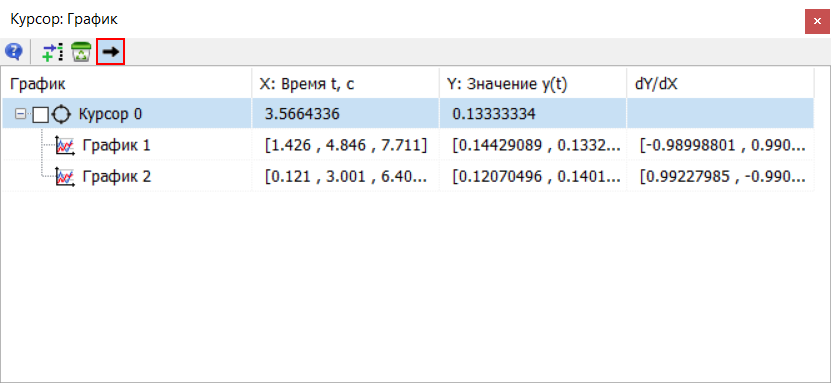

    Рис. 5. Кнопка "Горизонтальный режим поиска пересечений"

    При включенной опции для активного курсора точки пересечения с графиками ищутся в горизонтальном направлении, при выключенной - в вертикальном. Опция активна только в одношкальном режиме отображения графика.

  • Редактирование положения зафиксированного курсора выполняется мышью в окне графика. В окне инструмента "Курсор" необходимо предварительно выделить курсор. Перемещать курсор можно вдоль одной из осей, при этом положение другой оси курсора будет зафиксировано, либо одновременно вдоль обеих осей. В первом случае необходимо подвести мышь к одной из осей курсора до изменения ее графического изображения, во втором - в центр пересечения осей курсора до изменения ее графического изображения.

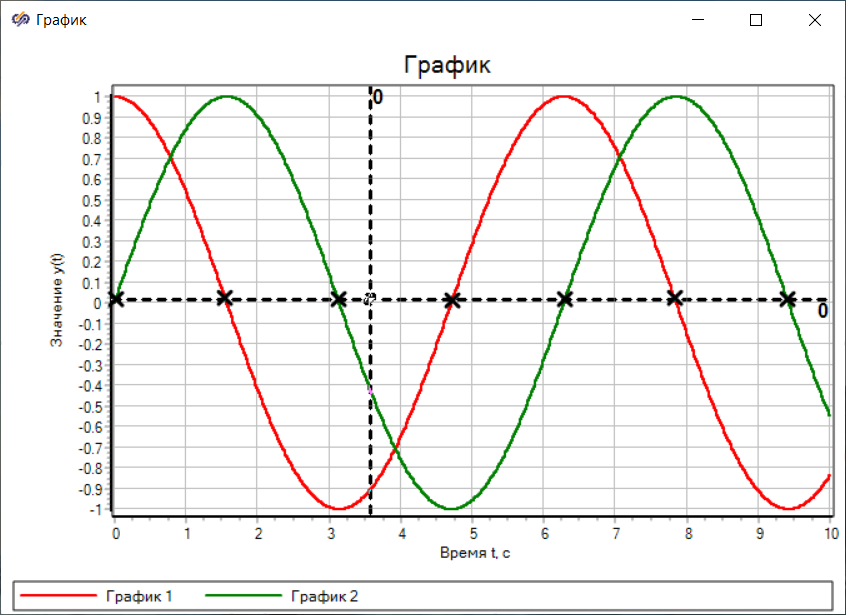

    Рис. 6. Окно графика с выделенным курсором для редактирования

    Также редактирование положения зафиксированного курсора можно выполнять, задавая вручную координаты курсора в таблице.

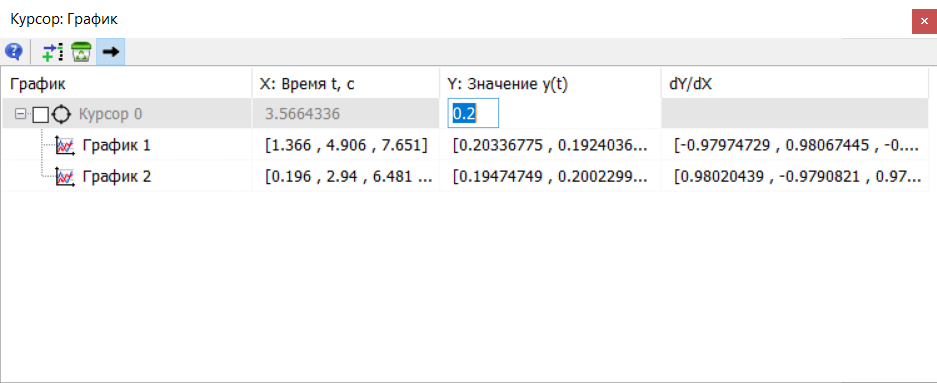

    Рис. 7. Задание координат пересечения курсора с графиком

    Редактируемый курсор выделяется черным цветом.

  • Чекбоксы около каждого курсора используются для добавления курсора в таблицу для сравнения.

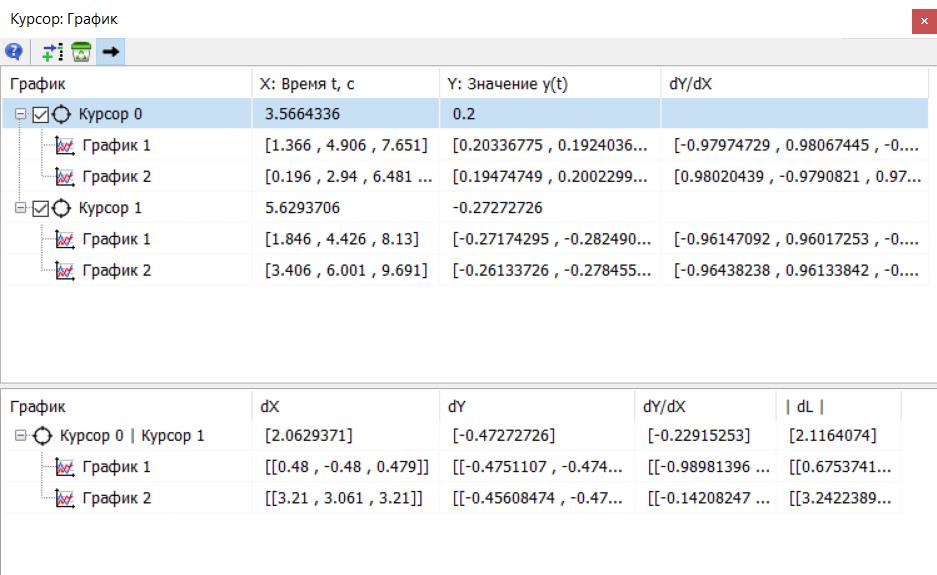

    Рис. 8. Таблица для сравнения курсоров
