Приёмы работы / Визуализация |
Для создания анимированных блоков в SimInTech пользователю приходится создавать и описывать для этих блоков сигналы, связи сигналов со свойствами блоков, описывать логику работы блока с помощью встроенного языка. Для упрощения процесса создания необходимого окружения из сигналов, связей и расчётной логики для большого количества однотипных блоков в SimInTech можно использовать опцию «Шаблон автозаполнения», входящую в состав общих свойств блоков SimInTech, в т.ч. и графических примитивов.

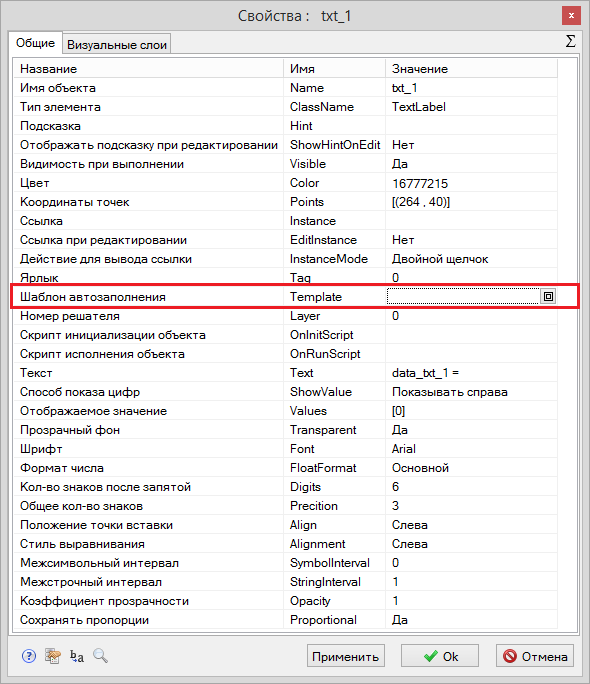

Свойство «Шаблон автозаполнения» в списке свойств графического примитива
С её помощью пользователи могут описывать шаблоны:
Порядок действий при использовании шаблонов следующий. Сначала шаблон описывается в соответствующем свойстве исходного блока, после чего этот блок копируется требуемое количество раз. Затем, чтобы описанные в шаблоне настройки были применены в проекте, нужно выделить все созданные блоки с шаблоном и воспользоваться пунктом меню в главном окне «ГО:Сервис ® Генерация сигналов и связей», либо пунктом меню «Сервис ® Генерация сигналов и связей» в меню графического редактора, если работа ведётся в графическом контейнере.
Шаблон задаётся посредством команд с параметрами, записываемыми через запятую. Если содержащийся в параметре текст должен содержать запятые, его необходимо окружать кавычками.
Для автоматической подстановки в код шаблона значений свойств блока в строковом виде используется конструкция $self.<PropName>$, которая при генерации заменяется на значение свойства данного блока. Вместо <PropName> должно быть вписано имя свойства блока, значение которого мы хотим получить. Например, следующий код шаблона для блока с именем FillRect3
SIGNAL $self.Name$_sig
приведёт к созданию сигнала проекта с именем FillRect3_sig.
Таким образом, у пользователей есть возможность создания большого количества однотипных блоков с единоразовой автоматической генерацией всего перечня необходимых сигналов, созданием связей и автонаписанием скриптов.
Вообще, использование конструкции $self.<PropName>$ в шаблонах не является обязательным, пользователь может указывать имена сигналов, созданных без использования шаблонов. Это может быть полезно при объявлении связей сигнала со свойством блока, если нужно управлять большим количеством блоков с помощью одного общего сигнала.

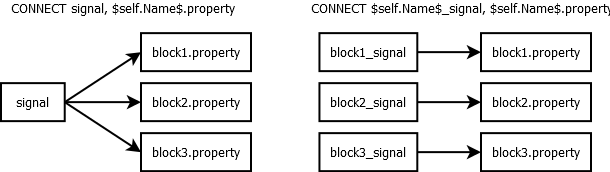

Пример использования конструкции $self.<PropName>$ для описания различных вариантов связей для набора однотипных блоков
Для шаблонов есть ограничения:
При необходимости оставшиеся сигналы нужно будет удалить вручную, вызвав окно «Сигналы» через пункт меню главного окна «ГО:Графика ® Сигналы…», либо через пункт «Сервис ® Сигналы…» в графическом редакторе.
Команды
SIGNAL | Объявление сигнала | ||
Формат команды |
|||
SIGNAL <Имя>, <Режим>, <Тип данных>, <Название>, <Значение по умолчанию> |
|||
Краткий формат команды |
|||
SIGNAL <Имя> |
|||
Параметры |
Возможные значения |
||
Имя | Имя сигнала, используемое при обращении к его содержимому в скрипте, редакторе связей и т.д. Если сигнал с заданным именем уже существует в проекте, команда будет проигнорирована. | ||
Режим | Определяет направление передачи данных (игнорируется при локальном моделировании). | In | значение сигнала считывается, |
Out | значение сигнала записывается | ||
Ненаправленный | значение сигнала считывается и записывается. | ||
Тип данных |
Тип данных, хранящихся в сигнале.
|
INTEGER | целое |
BOOLEAN | вещественное | ||
ARRAY | массив вещественных чисел | ||
COLOR | цвет | ||
Название |
Текстовое описание сигнала. Значение по умолчанию – значение, присваеваемое сигналу при запуске расчёта. |
||
Значение по умолчанию | Значение, присваеваемое сигналу при запуске расчёта. | в соответствии с выбранным типом данных |
При задании шаблона в кратком формате будет создан сигнал со следующими параметрами:
Имя | Режим | Тип данных | Название | Значение по умолчанию |
заданное имя | In | BOOLEAN | заданное имя | 0 |
Пример
Для примитива Rectangle3 по команде
SIGNAL $self.Name$_count1, Out, INTEGER, Счётчик циклов, 0
будет сгенерирован сингал со следующими параметрами:
Имя | Режим | Тип данных | Название | Значение по умолчанию |
Rectangle3_count1 | Out | INTEGER | Счётчик циклов | 0 |
CONNECT | Объявление связи между сигналом и свойством блока. Содания сигнала при этом не происходит, он должен быть создан отдельно. |
Формат команды |
|
CONNECT <Источник>, <Приемник> |
|
Параметры |
|
Источник | Имя сигнала, значения которого будут записываться в приёмник. |
Приемник | Имя свойства блока, в которое будут записываться значения источника. |
Пример
Для примитива Rectangle3 по команде
CONNECT Signal1, $self.Name$.Width
будет сгенерирована связь сигнала Signal1 с шириной прямоугольника Rectangle3.Width
Пример
Для примитива Rectangle3 по команде
SCRIPT $self.Name$.Width=0
будет сгенерирован следующий код скрипта:
Rectangle3.Width=0
