ДН sinc(X)


`в палитре`	`на схеме`

Реализует расчет диаграммы направленности (ДН) вида sinc(X) по формуле:

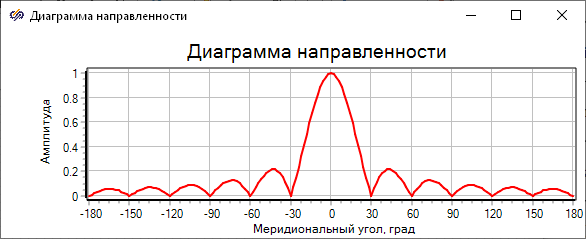

где θ, φ – меридиональный и азимутальный углы сферической системы координат (задаются в градусах), H – ширина главного лепестка ДН (задается в градусах). Азимутальный угол отсчитывается от оси Х по часовой стрелке, меридиональный угол отсчитывается от оси Z в направлении плоскости XOY. Пример диаграммы направленности с шириной главного лепестка, равной 60°, приведен на рисунке:

Входные порты

Нет.

Выходные порты

rp – диаграмма направленности вида sinc(X).

Свойства

Количество точек по углу Theta – количество меридиональных углов, для которых будет рассчитан множитель антенной решетки;
Количество точек по углу Phi – количество азимутальных углов, для которых будет рассчитан множитель антенной решетки;
Начальное значение угла Theta, град. – начальный меридиональный угол диапазона расчета множителя антенной решетки;
Конечное значение угла Theta, град. – конечный меридиональный угол диапазона расчета множителя антенной решетки;
Начальное значение угла Phi, град. – начальный азимутальный угол диапазона расчета множителя антенной решетки;
Конечное значение угла Phi, град. – конечный азимутальный угол диапазона расчета множителя антенной решетки;
Ширина главного лепестка, град. – указывает ширину главного лепестка функции sinc(θ) по нулевому уровню. Функция, образующая диаграмму направленности, масштабируется по оси θ пропорционально автоматически рассчитываемому коэффициенту;
Рассчитать ДН только на первом шаге – указывает, что расчет диаграммы направленности будет произведен только один раз на первом шаге моделирования (активация данного пункта позволяет увеличить скорость моделирования).

Параметры

Нет.
